汇编语言加法和减法详解

< 上一页汇编语言数据传送示例 OFFSET运算符下一页 >

算术运算是汇编语言中一个大得令人惊讶的主题！本节重点在于加法和减法的运算。

先从最简单、最有效的指令开始：INC（增加）和 DEC（减少）指令，即加 1 和减 1。然后是能提供更多操作的 ADD、SUB 和 NEG（非）指令。最后，将讨论算术运算指令如何影响 CPU 状态标志位（进位位、符号位、零标志位等）。请记住，汇编语言的细节很重要。

INC 和 DEC 指令

INC（增加）和DEC（减少）指令分别表示寄存器或内存操作数加 1 和减 1。语法如下所示：

INC reg/mem
DEC reg/mem

下面是一些例子：
.data
myWord WORD 1000h
.code
inc myWord                         ; myWord = 1001h
mov bx,myWord
dec bx                             ; BX = 1000h
根据目标操作数的值，溢岀标志位、符号标志位、零标志位、辅助进位标志位、进位标志位和奇偶标志位会发生变化。INC 和 DEC 指令不会影响进位标志位（这还真让人吃惊）。

ADD 指令

ADD 指令将长度相同的源操作数和目的操作数进行相加操作。语法如下：

ADD dest,source

在操作中，源操作数不能改变，相加之和存放在目的操作数中。该指令可以使用的操作数与 MOV 指令相同。下面是两个 32 位整数相加的短代码示例：
.data
var1 DWORD 10000h
var2 DWORD 20000h
.code
mov eax,var1    ； EAX = 10000h
add eax,var2    ； EAX = 30000h
标志位：进位标志位、零标志位、符号标志位、溢出标志位、辅助进位标志位和奇偶标 志位根据存入目标操作数的数值进行变化。

SUB 指令

SUB 指令从目的操作数中减去源操作数。该指令对操作数的要求与 ADD 和 MOV 指令相同。指令语法如下：

SUB dest, source

下面是两个 32 位整数相减的短代码示例：
.data
var1 DWORD 30000h
var2 DWORD 10000h
.code
mov eax,var1         ;EAX = 30000h
sub eax,var2         ;EAX = 20000h
标志位：进位标志位、零标志位、符号标志位、溢出标志位、辅助进位标志位和奇偶标 志位根据存入目标操作数的数值进行变化。

NEG 指令

NEG（非）指令通过把操作数转换为其二进制补码，将操作数的符号取反。下述操作数可以用于该指令：

NEG reg
NEG mem

提示：将目标操作数按位取反再加 1，就可以得到这个数的二进制补码。

标志位：进位标志位、零标志位、符号标志位、溢出标志位、辅助进位标志位和奇偶标志位根据存入目标操作数的数值进行变化。

执行算术表达式

使用 ADD、SUB 和 NEG 指令，就有办法来执行汇编语言中的算术表达式，包括加法、减法和取反。换句话说，当有下述表达式时，就可以模拟 C++ 编译器的行为：

Rval = -Xval + (Yval - Zval);

现在来看看，使用如下有符号 32 位变量，汇编语言是如何执行上述表达式的。

Rval SDWORD ?
Xval SDWORD 26
Yval SDWORD 30
Zval SDWORD 40

转换表达式时，先计算每个项，最后再将所有项结合起来。首先，对 Xval 的副本进行取反，并存入寄存器：
; first term： -Xval
mov eax,Xval
neg eax                            ; EAX = -26
然后，将 Yval 复制到寄存器中，再减去 Zval：
; second term： （Yval - Zval）
mov ebx,Yval
sub ebx,Zval                    ; EBX = -10
最后，将两个项（EAX 和 EBX 的内容）相加：
; add the terms and store:
add eax,ebx
mov Rval,eax                    ; -36

加减法影响的标志位

执行算术运算指令时，常常想要了解结果。它是负数、正数还是零？对目的操作数来说，它是太大，还是太小？这些问题的答案有助于发现计算错误，否则可能会导致程序的错误行为。

检查算术运算结果使用的是 CPU 状态标志位的值，同时，这些值还可以触发条件分支指令，即基本的程序逻辑工具。下面是对状态标志位的简要概述：
  • 进位标志位意味着无符号整数溢出。比如，如果指令目的操作数为 8 位，而指令产生的结果大于二进制的 1111 1111，那么进位标志位置 1。
  • 溢出标志位意味着有符号整数溢出。比如，指令目的操作数为 16 位，但其产生的负数结果小于十进制的 -32 768，那么溢出标志位置 1。
  • 零标志位意味着操作结果为 0。比如，如果两个值相等的操作数相减，则零标志位置 1。
  • 符号标志位意味着操作产生的结果为负数。如果目的操作数的最高有效位（MSE）置 1，则符号标志位置 1。
  • 奇偶标志位是指，在一条算术或布尔运算指令执行后，立即判断目的操作数最低有效字节中 1 的个数是否为偶数。
  • 辅助进位标志位置 1，意味着目的操作数最低有效字节中位 3 有进位。

要在调试时显示 CPU 状态标志位，打开 Register 窗口，右键点击该窗口，并选择 Flags。

1) 无符号数运算：零标志位、进位标志位和辅助进位标志位

当算术运算结果等于 0 时，零标志位置 1。下面的例子展示了执行 SUB、INC 和 DEC 指令后，目的寄存器和零标志位的状态：
mov ecx,1
sub ecx,1                          ;ECX = 0, ZF = 1
mov eax,0FFFFFFFFh
inc    eax                         ;EAX =    0,    ZF    =    1
inc    eax                         ;EAX =    1,    ZF    =    0
dec    eax                         ;EAX =    0,    ZF    =    1
加法和进位标志位，如果将加法和减法分开考虑，那么进位标志位的操作是最容易解释的。两个无符号整数相加时，进位标志位是目的操作数最高有效位进位的副本。直观地说，如果和数超过了目的操作数的存储大小，就可以认为 CF = 1。在下面的例子里，ADD 指令将进位标志位置 1，原因是，相加的和数（100h）超过了 AL 的大小：
mov al,0FFh
add al,1              ; AL = 00, CF = 1

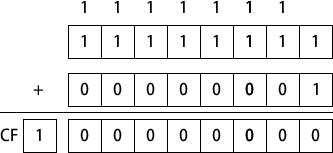

下图演示了在 0FFh 上加 1 时，操作数的位是如何变化的。AL 最高有效位的进位复制到进位 标志位。

在 0FFh 上加 1 时，操作数的位是如何变化的

另一方面，如果 AX 的值为 00FFh，则对其进行加 1 操作后，和数不会超过 16 位，那么进位标志位清 0：
mov ax,00FFh
add ax, 1           ; AX = 0100h, CF = 0
但是，如果 AX 的值为 FFFFh，则对其进行加 1 操作后，AX 的高位就会产生进位：
mov ax,0FFFFh
add ax, 1           ; AX = 0000, CF = 1
减法和进位标志位，从较小的无符号整数中减去较大的无符号整数时，减法操作就会将进位标志位置 1。下图说明了，操作数为 8 位时，计算（1-2）会出现什么情况。下面是相应的汇编代码：
mov al, 1
sub al,2            ; AL = FFh, CF = 1

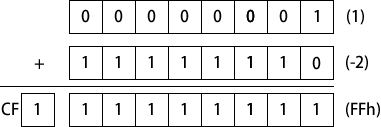

（1-2）使进位标志位置1

提示：INC 和 DEC 指令不会影响进位标志位。在非零操作数上应用 NEG 指令总是会将进位标志位置 1。

辅助进位标志位，辅助进位（AC）标志位意味着目的操作数位 3 有进位或借位。它主要用于二进制编码的十进制数（BCD）运算，也可以用于其他环境。现在，假设计算（1+0Fh），和数在位 4 上为 1，这是位 3 的进位：
mov al,0Fh
add al, 1           ; AC = 1
计算过程如下：

    00001111
+  00000001
--------------
    00010000

奇偶标志位，目的操作数最低有效字节中 1 的个数为偶数时，奇偶（PF）标志位置 1。下例中，ADD 和 SUB 指令修改了 AL 的奇偶性：
mov al,10001100b
add al,00000010b    ; AL = 10001110, PF = 1
sub al,10000000b    ; AL = 00001110, PF = 0
执行了 ADD 指令后，AL 的值为 1000 1110 （4 个 0, 4 个 1）, PF=1。执行了 SUB 指令后，AL 的值包含了奇数个 1，因此奇偶标志位等于 0。

2) 有符号数运算：符号标志位和溢出标志位

符号标志位，有符号数算术操作结果为负数，则符号标志位置 1。下面的例子展示的是小数（4）减去大数（5）：
mov eax, 4
sub eax,5        ; EAX = -1, SP = 1
从机器的角度来看，符号标志位是目的操作数高位的副本。下面的例子表示产生了负数结果后，BL 中的十六进制的值：
mov bl,1        ; BL = 01h
sub bl,2        ; BL = FFh（-1）, SF = 1
溢出标志位，有符号数算术操作结果与目的操作数相比，如果发生上溢或下溢，则溢出标志位置 1。例如，8 位有符号整数的最大值为 +127，再加 1 就会溢出：
mov al,+127
add al, 1       ; OF = 1
同样，最小的负数为-128,再减1就发生下溢。如果目的操作数不能容纳一个有效算 术运算结果，那么溢出标志位置 1：
mov al,-128
sub al,1        ;OF = 1
加法测试，两数相加时，有个很简单的方法可以判断是否发生溢出。溢出发生的情况有：
  • 两个正数相加，结果为负数
  • 两个负数相加，结果为正数

如果两个加数的符号相反，则不会发生溢出。

硬件如何检测溢出，加法或减法操作后，CPU 用一种有趣的机制来检测溢出标志位的状态。计算结果的最高有效位产生的进位与结果的最高位进行 异或操作，异或的结果存入溢岀标志位。如下图所示，两个 8 位二进制数 1000 0000 和 1111 1110 相加，产生进位 CF=1，和数最高位（位 7）= 0，即 1 XOR 0=1，则 OF=1。

设置溢出标志位

NEG 指令，如果 NEG 指令的目的操作数不能正确存储，则该结果是无效的。例如， AL 中存放的是 -128，对其求反，正确的结果为 +128，但是这个值无法存入 AL。则溢出标志位置 1 就表示 AL 中存放的是一个无效的结果：
mov al,-128         ;AL = 10000000b
neg al              ;AL = 10000000b, OF = 1
反之，如果对 +127 求反，结果是有效的，则溢出标志位清 0：
mov al,+127         ;AL = 01111111b
neg al              ;AL = 10000001b, OF = 0
CPU 如何知道一个算术运算是有符号的还是无符号的？答案看上去似乎有点愚蠢：它不知道！在算术运算之后，不论标志位是否与之相关，CPU 都会根据一组布尔规则来设置所有的状态标志位。程序员要根据执行操作的类型，来决定哪些标志位需要分析，哪些可以忽略。

示例程序（AddSubTest）

AddSubTest 程序利用 ADD、SUB、INC、DEC 和 NEG 指令执行各种算术运算表达式，并展示了相关状态标志位是如何受到影响的：
;加法和减法   （AddSubTest.asm）
.386
.model flat,stdcall
.stack 4096
ExitProcess proto,dwExitCode:dword
.data
Rval    SDWORD ?
Xval    SDWORD 26
Yval    SDWORD 30
Zval    SDWORD 40

.code
main PROC
    ;INC和DEC
    mov    ax,1000h
    inc    ax        ;1001h
    dec    ax        ;1000h
    ;表达式：Rval=-Xval+(Yval-Zval)
    mov    eax,Xval
    neg    eax        ;-26
    mov    ebx,Yval
    sub    ebx,Zval   ;-10
    add    eax,ebx
    mov    Rval,eax;36
    ;零标志位示例
    mov    cx,1
    sub    cx,1       ;ZF = 1
    mov    ax,0FFFFh
    inc    ax         ;ZF = 1
    ;符号标志位示例
    mov    cx,0
    sub    cx,1       ;SF = 1
    mov    ax,7FFFh
    add    ax,2       ;SF = 1
    ;进位标志位示例
    mov    al,0FFh
    add    al,1       ;CF = 1,AL = 00
    ;溢出标志位示例
    mov    al,+127
    add    al,1       ;OF = 1
    mov    al,-128
    sub    al,1       ;OF = 1

    INVOKE ExitProcess,0
main ENDP
END main
