8253可编程定时器接口芯片

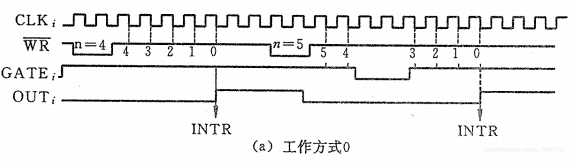

方式0 计数结束中断

1. 计数器写完计数值时，开始计数(软件触发)，相应的输出信号OUT就开始变成低电平。当计数器减到零时，OUT立即输出高电平。
2. 门控信号高电平时，计数器工作；为低电平时，计数器停止工作，计数值保持不变。
3. 在计数器工作期间，如果重新写入新的计数值，计数器将按新写入的计数值重新工作。

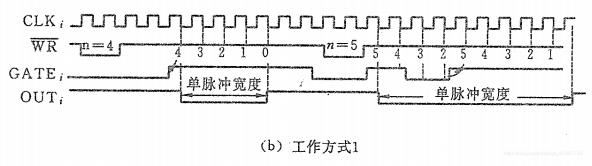

方式1 可编程单稳脉冲

1. 写入计数初值后，计数器开始工作。门控信号GATE上升沿有效，才开始工作(硬件触发)，使输出OUT变成低电平，直到计数器减到0后，输出才变高电平。
2. 在计数器工作期间，当GATE又出现一个上升沿时，计数器重新装入原计数初值并重新开始计数。
3. 如果工作期间对计数器写入新的计数初值，则要等到当前的计数值记满回零且门控信号再次出现上升沿后，才按新写入的计数初值开始工作。

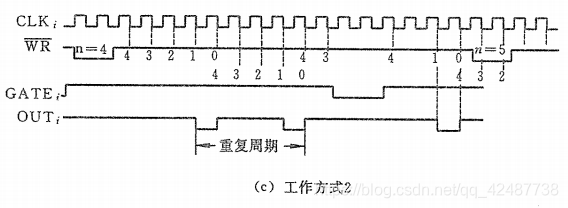

方式2 频率发生器(分频器)

方式2是一种具有自动装入时间常数(计数初值N)的N分频器。

特点：一次设置计数初值，计数器可自动重复进行减“1”操作，减“1”计数回“0”，可以输出端输出一负脉冲信号。

1. 写入计数初值后，GATE为高开始工作，计数器为0时，OUT输出一个时钟脉宽的负脉冲后自动回复高电平；同时自动重新装入原计数初值，反复计数。
2. 如果工作期间对计数器写入新的计数初值，则要等到当前的计数值记满回零后，才按新写入的计数初值开始工作。
3. 在计数器工作期间，当GATE为低则停止计数，待GATE恢复后计数器重新装入原计数初值并重新开始计数。

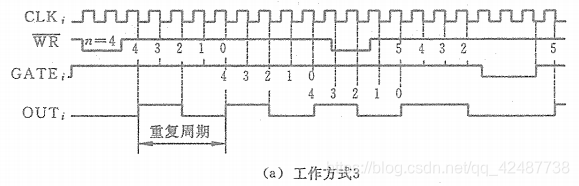

方式3 方波输出(周期性方波输出)

方式3工作方式与方式2基本相同，也具有自动装入时间常数(计数初值)的功能。

不同之处在于：工作在3方式，引脚OUT输出的不是一个时钟周期的负脉冲，而是占空比为1:1或近似1:1的方波。当计数值为偶数时，输出在前一半的计数过程中为高电平，在后一半的计数过程中为低电平；为奇数时高电平比低电平宽一个时钟脉冲。

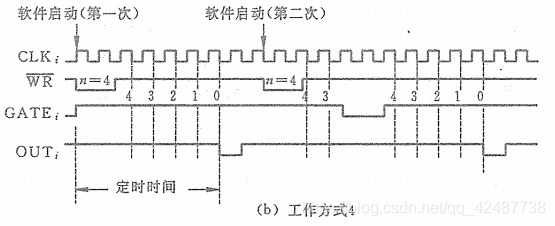

方式4 软件触发选通

1. 此方式设定后，输出OUT就开始变为高电平，GATE为高时，当写完计数值后开始计数。当计数器减到零后，OUT输出一个宽度为一个时钟脉冲的负脉冲，然后恢复高电平，并一直保持高电平。
2. 门控信号GATE为高电平时，计数器工作，为低电平时，计数器停止工作，恢复为高电平后计数器又从原装入的计数初值开始减1工作。
3. 在计数器工作期间，如果重新写入新的计数初值，不影响当前计数状态，仅当当前计数值记完后，计数值才按写入的计数值工作。

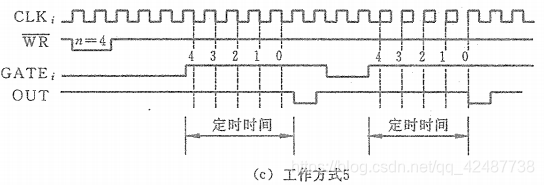

方式5 硬件触发选通

方式5的工作特点是由GATE上升沿触发计数器开始工作。

1. 在方式5工作方式下，当写入计数初值后，计数器并不立即开始计数，而要由门控信号的上升沿启动计数。
2. 在计数过程中(或者计数结束后)，如果门控信号再次出现上升沿，计数器将从原装入的计数初值重新计数。

计数开始的时刻需要注意

1. 处理器写入8253的计数初值只是写入了预置寄存器，之后到来的第一个CLK输入脉冲(需先由低电平变高，再由高电平变低)才将预置寄存器的初值送到减1计数器。
2. 从第二个CLK信号的下降沿，计数器才真正开始减一计数。

8255A可编程并行通信接口芯片

方式0 基本输入输出方式

1. 相当于三个独立的8位简单端口。
2. 各端口即可设置输入口，也可设置输出口，但不能同时实现输入及输出。
3. C端口可以是一个8位简单接口，也可以分为两个独立的四位端口。
4. 常用于连接简单外设，适用于无条件查询方式。

方式0的应用

习惯上：A端口和B端口作为8位数据的输入或输出口，C口的某些位作为状态输入。

注：若使C端口低4位中某一位作为输入口，则低4位中其他位都应作为输入口，同时可设高四位作为输出。

方式1 选通或应答输入输出方式

1. 利用一组选通控制信号控制信号控制A端口和B端口的数据输入输出。
2. A口，B口作输入或输出口，C口的部分位用作选通控制信号。
3. A口，B口在作为输入和输出时的选通信号不同。
4. 方式1既可以用中断方式传送数据，也可用查询方式传送数据。

方式1的应用

方式1主要用于中断控制方式下的输入输出。C口的8位除用作选通信号外，其余可工作于方式0下，作为输入或输出口。

方式2 双向输入输出方式

1. 既可以作为输入口，又作为输出口。
2. 只有A端口可以工作在方式2下。

方式2的应用

1. 可使A端口作为双向端口所有
2. 用于中断控制方式。
3. 当A口工作于方式2时，B口工作于方式1(此时C口的所有位都用作选通控制信号的输入输出)，B口也可工作于方式0(此时C口的剩余位也可工作于方式0)。
