液晶1602实际显示区 LCD1602的显示原理
1, LCD1602的显示原理
LCD1602显示简介
①LCD1602液晶显示原理
LCD1602液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
②LCD1602液晶显示器的分类
液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。除了黑白显示外，液晶显示器还有多灰度有彩色显示等。如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。 ③LCD1602液晶显示器各种图形的显示原理：
1.线段的显示
点阵图形式液晶由M*N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16*8=128个点组成，屏上64*16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。例如屏的第一行的亮暗由RAM区的000H——00FH的16字节的内容决定，当（000H）=FFH时，则屏幕的左上角显示一条短亮线，长度为8个点；当（3FFH）=FFH时，则屏幕的右下角显示一条短亮线；当（000H）=FFH,(001H)=00H,(002H)=00H，……（00EH）=00H,(00FH)=00H时，则在屏幕的顶部显示一条由8段亮线和8条暗线组成的虚线。这就是LCD显示的基本原理。
2.字符的显示
用LCD显示一个字符时比较复杂，因为一个字符由6*8或8*8点阵组成，既要找到和显示屏幕上某几个位置对应的显示RAM区的8字节，还要使每字节的不同位为“1”，其它的为“0”，为“1”的点亮，为“0”的不亮。这样一来就组成某个字符。但由于内带字符发生器的控制器来说，显示字符就比较简单了，可以让控制器工作在文本方式，根据在LCD上开始显示的行列号及每行的列数找出显示RAM对应的地址，设立光标，在此送上该字符对应的代码即可。
3.汉字的显示
汉字的显示一般采用图形的方式，事先从微机中提取要显示的汉字的点阵码（一般用字模提取软件），每个汉字占32B，分左右两半，各占16B，左边为1、3、5……右边为2、4、6……根据在LCD上开始显示的行列号及每行的列数可找出显示RAM对应的地址，设立光标，送上要显示的汉字的第一字节，光标位置加1，送第二个字节，换行按列对齐，送第三个字节……直到32B显示完就可以LCD上得到一个完整汉字。
2, 1602液晶显示问题
不是这样的。我不知道你的具体电路。但你只要稍作修改我给你的程序即可。
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
uchar code table[]=”1.256″；//这是你要显示的数据
sbit lcden=P3^4；//这是LCD使能端
sbit lcdrs=P3^5；//这是LCD写控制端
sbit dula=P3^6；//段锁存
sbit wela=P3^7；//位锁存；这两个锁存是我的具体电路，不一定要写
uchar num;
void delay(uchar z)//短延时函数
{
uchar x,y;
for(x=z;x>0;x–)
for(y=110;y>0;y–);
}
void write_cmd(uchar cmd)//LCD写命令函数
{
lcdrs=0；//写指令控制端为低
P0=cmd;
delay(5);
lcden=1；//给个高脉冲结束；因初始化为低
delay(4);
lcden=0;
}
void write_data(uchar date)//写数据函数
{
lcdrs=1；//写数据控制端高电平
P0=date;
delay(5);
lcden=1；//给个高脉冲结束
delay(4);
lcden=0;
}
void init（)//初始化函数。
{
dula=0;
wela=0;
lcden=0;
write_cmd(0x38)；//这几处是给LCD写命令，具体你可以看1602说明。
write_cmd(0x0c);
write_cmd(0x06);
write_cmd(0x01);
}
void main()
{
init();
write_cmd(0x80);
for(num=0;num<5;num++)//五个字符，即1.256
{
write_data(table[num]);
delay(5);
}
while(1);
}
不明白的话再说吧。

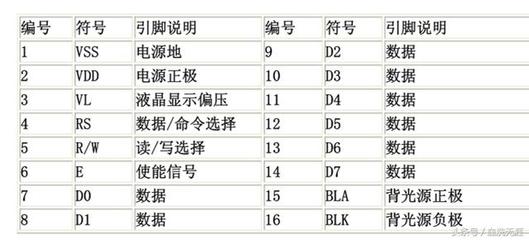

3, 1602液晶显示地址怎样设置
第1脚：VSS为地电源
第2脚：VDD接5V正电源
第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7~14脚：D0~D7为8位双向数据线。
第15~16脚：空脚
4, 1602液晶怎么样才能显示“℃”这个符号
利用写数据函数，你应该有这个的
void write_data(uchar date)
{
lcdrs=0;
P0=date;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
你自己应该是温度的最后把，写完前面的显示，把后面的语句写最后就行，但是确保没有超出显示区地址。
write_data(0x43);
延时20ms.
write_data(0xdf);
延时20ms.应该就可以了
